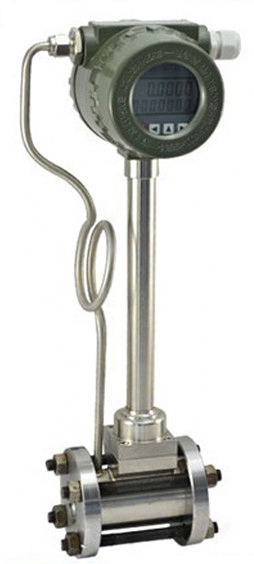

渦街式蒸汽流量計主要是用于測量氣體的流量的它在使用過程中是不能夠受到震動的影響的所以大家在使用的時候一定要注意周圍的環境。蒸汽流量計采用的是卡門渦街原理能夠準確的測量氣體的流量。渦街式蒸汽流量計特點是壓力損失小,量程范圍大,精度高。在選擇時也是需要用戶提供測量工況參數的,如管道口徑、工作壓力、工作溫度、安裝方式等(該流量計分為夾持式和法蘭式)。主要適用于壓力損失小的場合。蒸汽渦街流量計因其具有良好的介質適應能力,無需溫度壓力補償即可直接測量蒸汽、空氣、氣體、水、液體的工況體積流量,配備溫度、壓力傳感器可測量標況體積流量和質量流量,是節流式流量計的理想替代產品。渦街流量計原理很簡單是在流體中安放一根非流線型游渦發生體游渦的速度與流體的速度成一定比例,從而計算出體積流量。渦街流量計適用與測量液體、氣體或蒸汽。它沒有移動部件,也沒有污垢問題。渦街流量計會產生噪音而且要求流體具有較高的流速,以產生旋渦。渦街式蒸汽流量計具有較寬的測量量程范圍精確度高、壓損小,具有高可靠性和長期穩定性。結構簡單,安裝維護方便,無可動部件無機械磨損。全新的外觀設計,本體采用精密鑄造工藝,外形美觀,耐高溫、抗腐蝕性強。常用信號有脈沖或者模擬信號,信號穩定,抗干抗能力強。
安裝要求
1、安裝場所應不能有強烈震動和強磁場干抗。泵或閥等引起的管道震動將造成測量錯誤的可能,嚴重甚至影響儀表的正常測量,需在其上下游2D處加設管道緊固裝置,支撐管首或者用軟管隔離,加強抗震效果。
2、避開高溫熱源和輻射源的直接影響。若必須安裝,須有隔熱通風措施,在測量蒸汽等高溫介質時,為防止轉換器溫度過高應進行隔熱處理,確保流量計外殼暴露在外,以便熱量向外輻射,防止儀表電子部件溫度過高影響流量計壽命。
3、避開高溫環境和強腐蝕氣體環境。若必須安裝須有通風措施。
4、防爆型傳感器和變送器安裝于危險場所,安全柵、顯示儀表、供電電源,計算機等關聯設備必須安裝在安全場所,傳感器和變送器應有可靠接地,防爆底線不得與強電系統保護接地共用。
5、流量計應避免安裝在架空較長的管道中上,由于管道的下垂容易造成流量計與法蘭間的密封泄露。若必須安裝時,須在流量計的上下游2D處分設管道支撐點。
6、儀表zui好安裝在室內,安裝在室外應注意防水,防潮及防曬,使用防護罩遮陽,特別注意在電氣接口處應將電纜線彎成∪形,避免水順著電纜線進入放大器殼內。
7、流量計應避免安裝在閥門出口較近位置,否則削門的開關會影響流量計壽命,嚴重時會損壞流量計。為方便維修,應安裝旁通管道特別是某些產生過程中不能中間停止流體的場合。
8、請保證管道內介質處于滿管狀態,流量計可以安裝在水平或者垂直管道上,如果安裝在垂直管道上,被測介質是液體時須自下往上流動。
9、流量計的上游不應設置流量調節閥,而是把流量調節閥放在流量計的下游。
10、儀表對安裝點的上下游直管段有一定要求,否則會影響介質在管道中的流場,影響儀表的測量**度。
